提取线框 降维打击

点这里免费下载,可试用5次

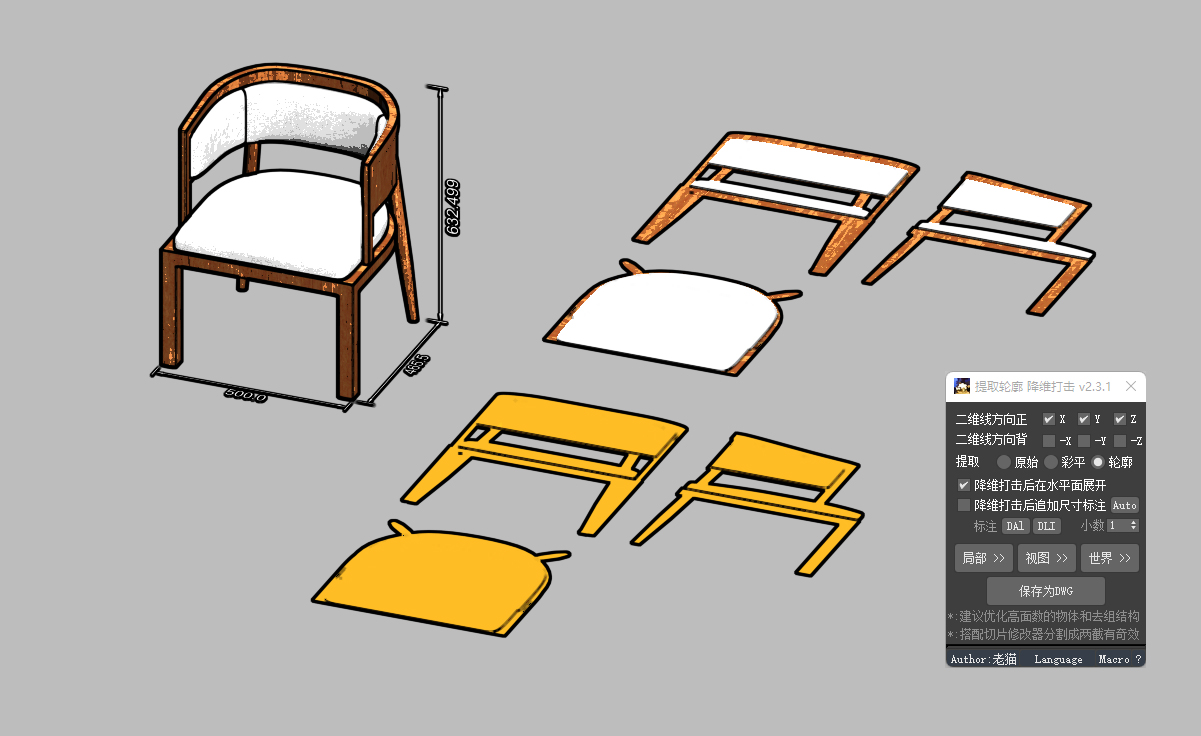

1、提取模型（多选按整体）的线框，沿局部轴或世界轴或视图投影为正三视图，可追加展开和标注。

2、全新的轮廓算法已实现去大部分重叠线

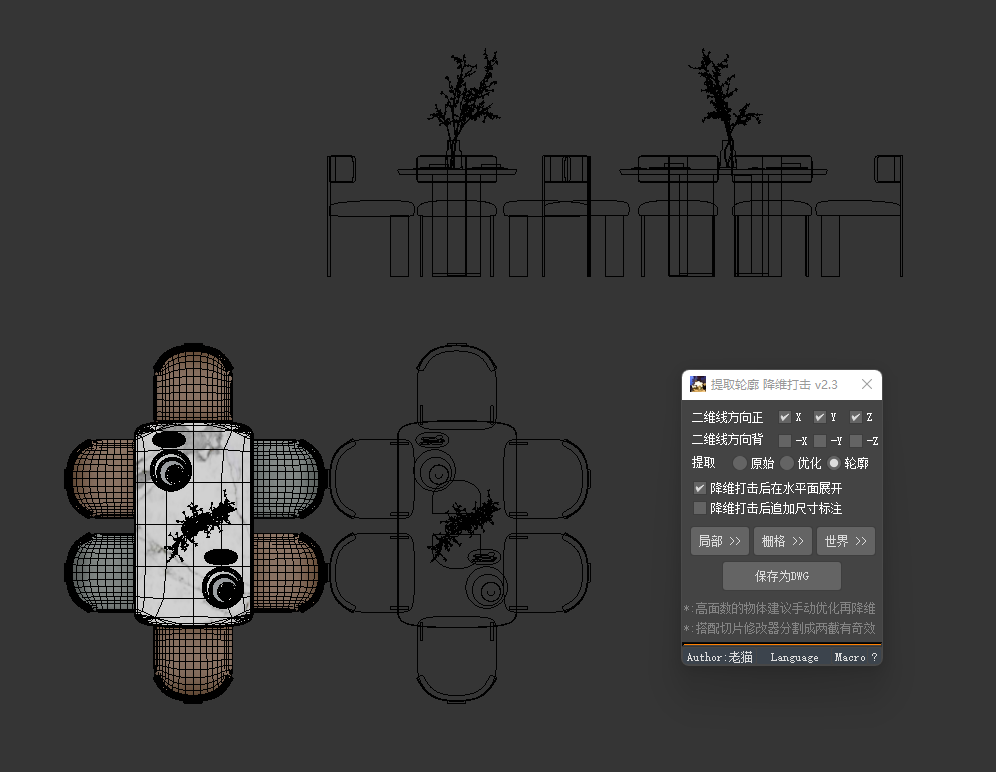

3、按视图降维 + 轮廓模式 >>> 轴测图

4、彩平模式默认得到但是带材质的平面, 如需纯色请自行赋予材质, 标准材质请勾上双面

5、导出选定二维线为DWG，用CAD打开即可，注意导出的版本。

功能标签：提取线框 DWG CAD 降维 边界 轮廓 导出 边 三视图 投影 立面 标注 标尺 Modeling 模型 彩色平面图

更新：

• 2022/12/06 修复局部轴降维方向错误问题
• 2022/12/06 继续优化彩平模式，相当完善了

• 2022/12/01 优化彩平模式速度，可轻松得到带材质的彩色平面图，如果需要纯色请自行调整[建议给材质， vr和cr材质很理想 如果是标准材质勾上双面就不会有黑面
• 2022/11/30 调整优化模式 >> 彩平模式， 此模式将降维物体到很薄的一个厚度
• 2022/11/29 重写了一下内核，速度更快了，视图也不跳了，丝滑流畅
• 2022/11/29 修复降维后图形的局部坐标朝向不正确问题2022/11/13 已支持手动改文字2022/07/23 增强标注功能, 提供DAL[对齐] DLI[正交] AUTO[自动] 三种类似CAD的标注方式, 可手动标注

• 2022/07/23 开放小数点修改和记录位数, 你可以设为零了
• 2022/07/23 兼容样条线降维, 开不开可渲染样条线都支持
• 2022/07/23 调整栅格降维 >> 视图 所见即所得
• 2022/07/23 做了些交互层面的调整.
• 2022/07/23 根据收集到的反馈做了些操作提示
• 2022/07/23 对多选物体情况加强兼容过滤
• 2022/07/23 对多选物体情况总面数假死优化,现在100万面轻轻松松 当然了,我还是希望>>>高面数的物体建议手动优化再降维
• 2022/07/23 降维前清洗物体属性,确保进入降维过程标准化,结果更可控
• 2022/07/23 降维后对图形反塌陷,避免超密集顶点给max带来高负担
• 2022/07/23 加入进度条
• 2022/07/23 保存为dwg时,如果图形颜色为黑色自动调整为白色

• 2021/11/22 修复导出DWG被引导为FBX的小BUG
• 2021/11/21 修复物体轴放飞自我情况下无法降维打击的神奇问题
• 2021/12/13 增加降维后自动追加尺寸标注选项
• 2021/12/13 增加按世界坐标轴降维打击，所见即所得
• 2022/02/14 增加负方向的轴向选择 -x -y -z 降维后以灰色显示
• 2022/02/14 对降维后二维线进行清洗，使其容易被后续编辑
• 2022/02/14 增加一个可以下载单机版的按钮

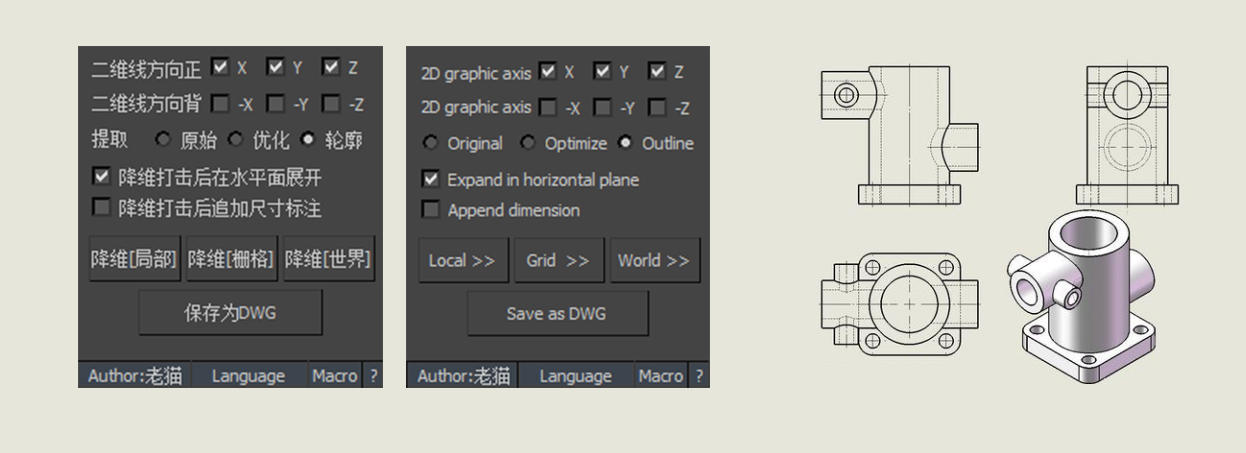

界面：

2.3.1

>2.0

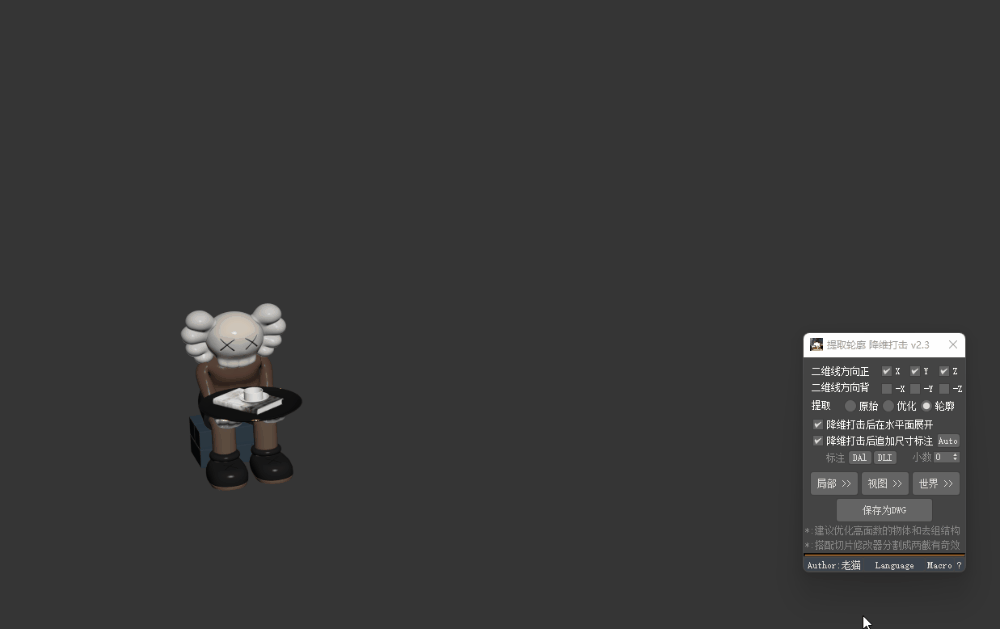

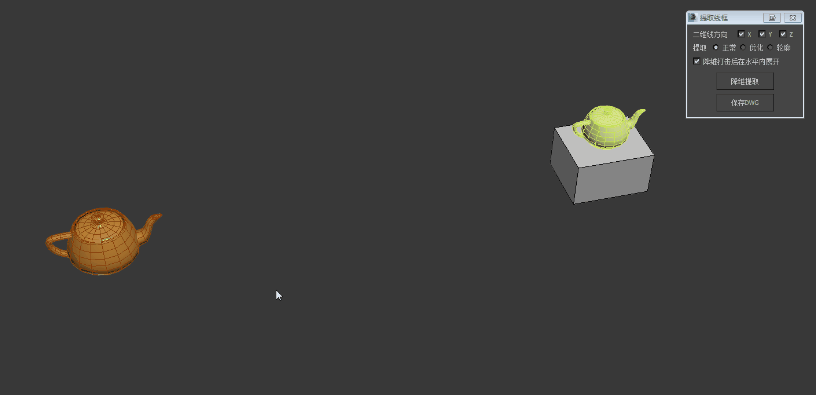

演示（旧版1）：

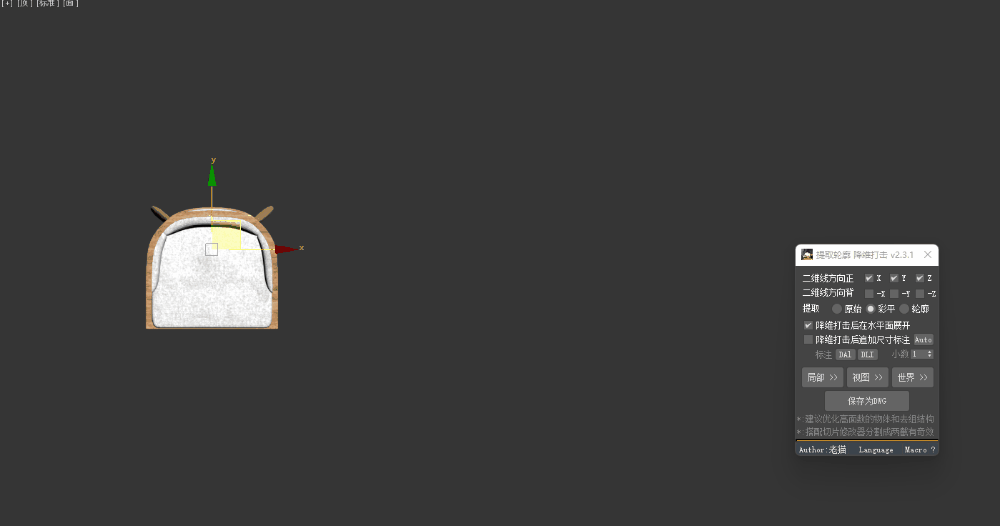

演示（旧版2）：
